UE²-管理平台功能描述
2022-05-13 21:59:35
基于人工智能的UE²（UEE-Ultra Energy Efficiency）优化控制系统是以云平台和西门子高性能控制器为硬件核心，以满足“暖通高品质运行”为主要目标，以云平台的自学习和自修正技术定期修正冷机最优效率区为优化算法核心、以“末端风系统和冷冻站水系统”联合控制为基础，以传感器和柔性变频为手段，全面调节风量、水量、水温、湿度的系统解决方案。
UE²管理平台，是性能卓越的中央空调监测、记录和控制平台，以满足用户需求为设计理念，为用户提供了基于互联网、局域网和无线移动网络到监控设备的高速数据连接通道，提供了高效率和规范化的管理入口，同时具有突发事件动态捕捉、实时报警查询等功能。
1.1 系统识别
本公司系统在用户电脑上名为UE²，下图为电脑上的快捷方式：
1.2 用户登录

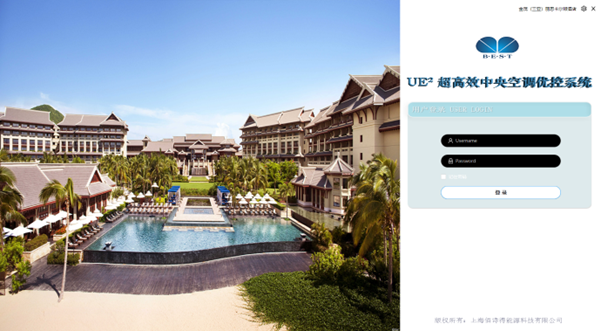

识别本公司的操作系统快捷方式后，双击电脑上的快捷方式进入用户登录界面，输入用户名Username：xxxxxx，密码Password：xxxxxx；操作员账户：eng,操作员密码：123，进入用户主界面。
1.3 用户权限保护
提供安全的用户登陆、注销、新建、修改、删除等功能，保证系统有序运行。
1.4 —键式启停
用户选择“系统开启”，意味着全系统首次开机，系统根据室外气象参数自动选择开启机组。通过“系统开启”和“系统关闭”按钮实现全系统一键开关机操作，当按钮被按下且命令执行完成后按钮颜色变为灰色（该按钮仅在需要所有设备完全停止或者系统重新开机时使用，正常运行时无需操作）。
如下图所示：
系统开启：开启按钮为绿色，按下变成灰色，系统进入全自动状态；
系统关闭：关闭按钮为红色，按下变成灰色，系统进入自动关闭状态。
用户点击启动或停止后，各设备组按预设的顺序和时间间隔自动运行，无需用户多余考虑。启动和停止的运行进程实时显示，方便用户了解状态，并对出现的故障及时处理。
用户可以根据需要，通过冷机下方“一键开机”和“一键关机”按钮对各台冷机进行灵活的切换和加减载操作。
如下图所示：
一键开机：开启按钮为绿色，按下变成灰色，相应冷机按策略执行开机动作（依次开启阀门和水泵）；
一键关机：关闭按钮为红色，按下变成灰色，相应冷机按策略执行关机动作（逐步关闭水泵和水阀）。
备注：以上命令在系统开启时有效，系统关闭时无效。
1.5 实时数据查看
在首页和各设备组分类实时数据页面，提供多种实时数据查看，包括列表、图形等显示方式，为用户实时掌握系统的运行状态提供数据支持。

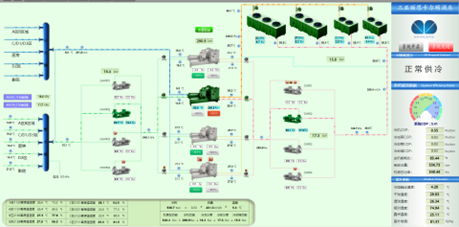

 | 在首页显示各设备组的实时运行数量、功率、输出百分比和流量、压力、温度、湿球温度等信息。 “设备详情”可以查看各设备组更详细的信息。 |

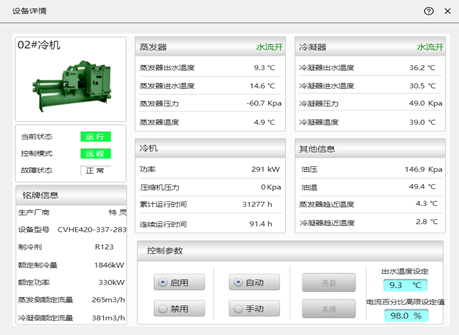

 | 在“冷机设备详情”页面，显示冷机的冷冻水端进出水温度、压力，冷却水端进出水温度、压力，和机详细的用电信息。 可以进行主机出水温度设定和电流百分比设定。 |

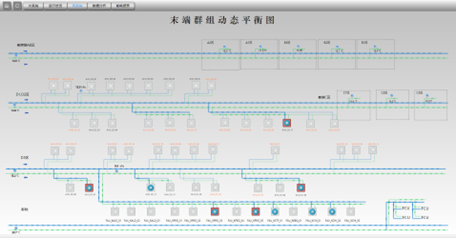

 | 在“系统热平衡”页面，显示各支管路和总管路的温度、压力信息，可以实时判断系统运行热平衡情况。 |
1.6 历史数据查看
提供直观的历史数据查看，方便用户了解系统以往的运行状态。系统运行的历史数据，包括全部数据采集装置记录的温度、压力、功率等信息，用户可以调节显示的范围、形式，并且选取数据生成EXCEL表格另外保存。

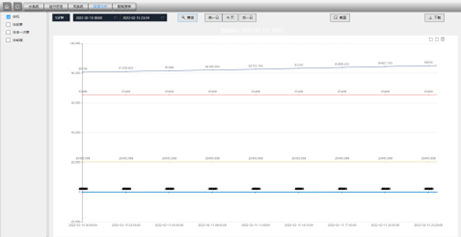

 | 能耗数据按冷却系统组、冷冻系统组、环境参数组等分类记录，可以单个组显示或若干组集合显示。
|

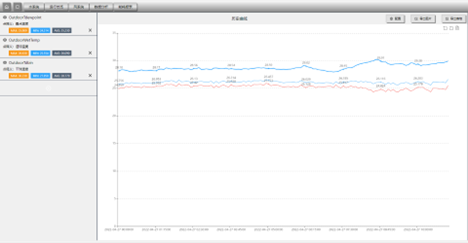

 | 各个点位运行数据可以以曲线形式显示，曲线的范围可以调整选择。 |

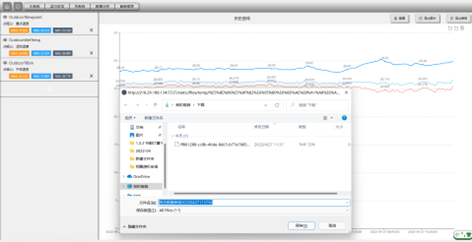

 | 选中的数据可以生成EXCEL表格另外保存。 |
1.7 运行状态回放
历史画面回放也是UE²系统的重要特色，可以回放历史任意时刻各设备和系统的运行情况，非常利于暖通性能和故障处理分析。
运行状态回放可根据所选择的时间段回看一段时间内系统的运行状态，点击软件右上方时钟按钮可进入状态回放配置界面：
1) 点击进入运行状态回放功能

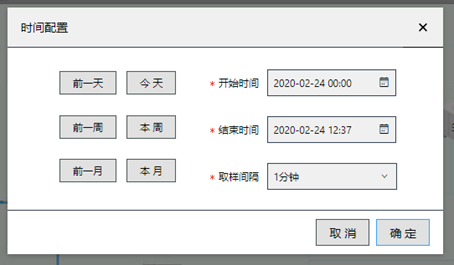

2) 配置需要回放的时间
3) 根据需要对设备运行状态进行回放，以查看设备历史运行状态和数据记录。
1.8 定时启停控制
以“时间点”因素自动控制中央空调系统的启动和停止，是UE²系统实现是无人值守机房的基本功能之一。并且，用户可以根据实际运行的需要方便地选用或取消该功能，也可以在非预设的自动启停时间段外，方便地临时启动或停止中央空调系统。

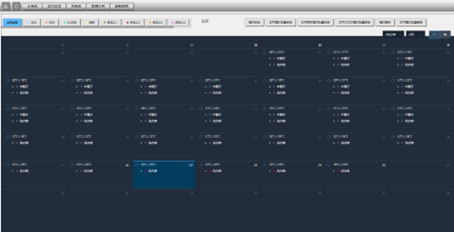

 | 用户根据需求，可以选用或取消制冷、制热的定时启停功能。 |
1.9 参数设置
设置系统的运行参数，作为运行的依据。包括基本参数设置和高级参数设置。

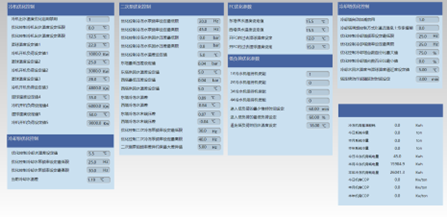

 | 在优化参数设置中，用户可以进行全部常规的设置，包括设置自动运行的目标，选择参与自动运行的设备等。 |

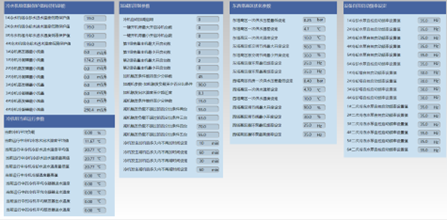

 | 在调节参数设置中，用户可以对安全限值、修正数据等进行调整。 |
1.10 手动操作
用户根据实际情况，在安全运行的范围内，手动调节设备的运行状态，便于用户对系统的局部进行调整，满足特定的使用要求。

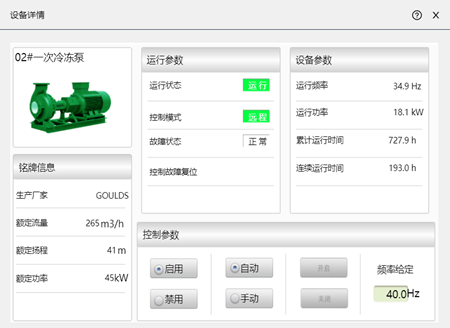

 | 在设备的设备详情页面，用户可以控制单个设备的运行模式，选中手动运行的设备，设定不同的运行参数。
|
1.11 故障报警查询
故障报警提醒直观、醒目，可以通过外接设备实现声光报警，便于用户及时发现并处理。故障报警查询分类细化，实时与历史信息结合。报警管理页面里可查询实时报警，历史报警以及配置新增报警（非管理员请勿操作）。
系统软件右上方有个报警铃图标，点击报警铃图标可进入报警查询界面。

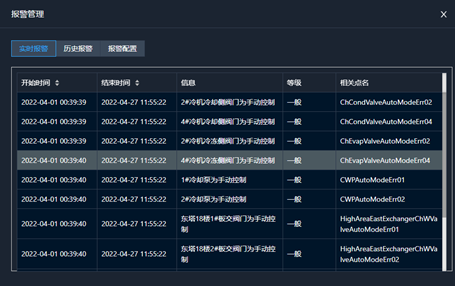

报警管理界面可看到当前的实时报警信息，包括报警的开始时间、结束时间、报警信息概述、报警等级、产生报警的相关点位。

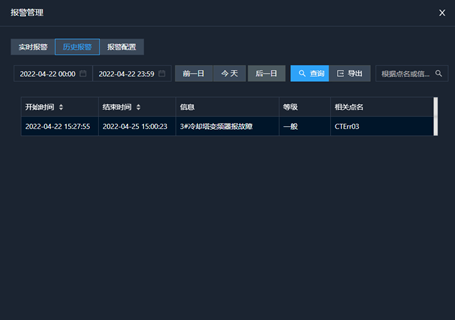

 | 进入故障查询首页，可以查看近期的故障情况。 点击故障查询首页的“历史报警”。 |
 | 1.历史报警右侧搜索框可根据点名和或者信息搜索历史报警。 2.左侧可根据时间区间选择报警。 3.中间导出按钮可导出历史报警excel表格。 |

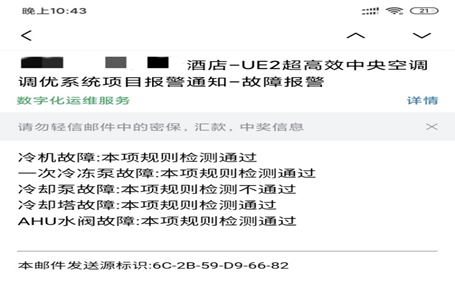

 | 实时报警经过系统策略检测到后，会发送邮件到客户邮箱，若客户邮箱绑定了微信，可在微信上查到报警邮件。 |
