优化方案
基于人工智能的
超高效暖通空调优化控制系统
Al-Based loT Platform for Energy
and HVAC Optimization Control Vertical.Customized.Scalable
理念
UE²人工智能优化系统，确保系统全面呈现优化特性:
系统COP>6.0kW/kW
冷冻断面CHWPCOP<0.01-0.03kW/Ton
冷却断面CWPCOP<0.01-0.03kW/Ton
冷塔断面CTCOP<0.01-0.02kW/Ton
冷机平均能耗占比>80%
系统热平衡率<10%
自动风平衡、水平衡
自动维持室内湿度
UE²人工智能系统是基于EVO遗传收敛算法，可用于风冷、水冷、自然冷机组的人工智能优化控制系统，安装不需要编程，不占用空间，近零调试。
系统内置COP6.0的智能优化算法。系统“整体智慧优化与局部绝对优化”相结合，双重变量动态调整与系统效率提升相结合，暖通换热特性与自动化系统相融合，末端运行特性与冷源调节相结合。通过实时测定的厂区负荷及负荷变化趋势、主机及输配系统随负荷变化的能耗特性、室外气象条件，不断优化末端暖通运行工况，不断探索、学习水系统各设备的最佳效率区间，不断按照最新的效率区间，调节输配循环流量、调节冷机的水温、调节冷塔的出水温度等变量，以实现主机、输配系统运行综合效率最高、能耗最低，彻底解决了中央空调的能效问题。
目标
冷热源能耗及控制在建筑能耗中占据最重要的位置，费用支出约占总能耗成本的50%-60%，同时中国长江以南的建筑室内湿度普遍失控，在运营成本持续攀升的今天，我们可以从新建开始，直接进入COP>6.0时代，也可以将每一座既有中央空调升级为COP>6.0的全球水准超高效系统。
具有所有传统BA功能内置超高效优控系统风系统内置湿度控制水系统自平衡修正功能安装简单不占空间近零调试高性价比。
解决能耗问题的关键
风系统和水系统是HVAC完整系统的一部分；
多任务:室内湿度、温度、CO2浓度及室内风压；
过百台送风元件和送水元件消耗电能；
由于各台设备运行的最佳效率曲面都不一样，常规控制只能局部相对优化，无法进行全局风水联动以获得全局最优。
风系统和水系统消耗了建筑总能耗的40-60%。
建立超高效暖通空调优化控制系统

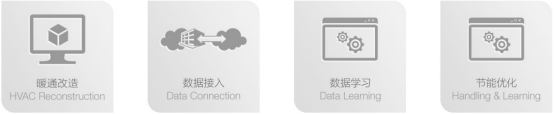

系统诊断，改造升级。
实际项目中，一些水系统问题会严重制约暖通性能和优化控制的能效效果。UE²能以数据为驱动，侦测找出系统存在的各种问题，为真正意义上的全局优化控制扫清障碍。
AI高效算法，数据接入，优化控制；
对五个暖通面进行优化控制；
对制冷系统的全部元件进行绝对优化；
全局智能算法联合求解系统的最低总能耗；
在整体能耗最低前提下，对各元件进行主动控制而非传统的被动反馈控制；
自动风平衡和水平衡；
自动维持室内湿度。
降低水泵的能耗50% ~75%，降低风机能耗50%~80%，降低冷水机组能耗15%~35%，降低系统能耗20%~40%。

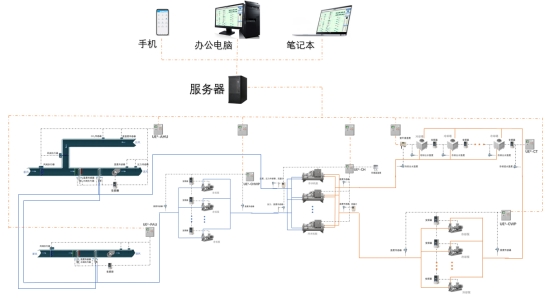

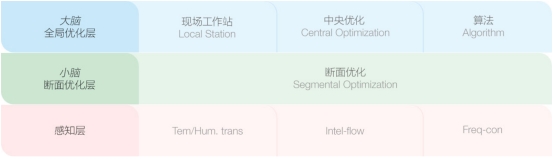

应用系统架构
五个暖通面优化

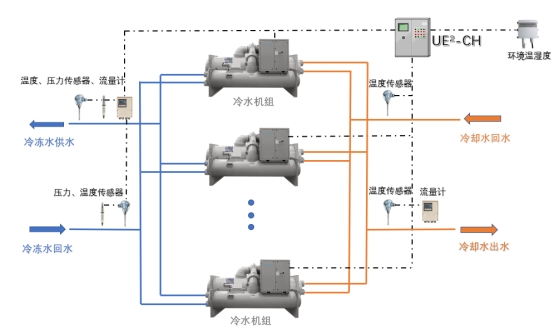

UE²-CH冷源面优化
在UE²中央优化运行平台基础上，安装UE²-CH冷水机组控制器，获取制冷主机工作参数（主机运行、故障、出水温度、回水温度、电能参数等）；
控制策略：不断学习、探索各机组的效率曲线，分析室外环境温湿度、系统负荷等参数，嵌入双重调节技术（质调节和量调节）动态优化设定主机出水温度；根据冷冻机组的负荷率、冷机效率、室外大气焓值等自动进行选机、加减机，保证机组运行在稳定高效范围内。

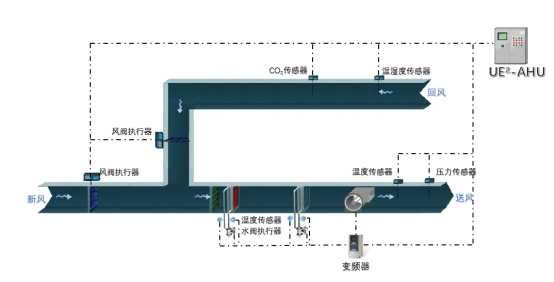

UE²-AHU/PAU/EAF室内换热面优化
安装UE²-AHU/MAU/EAF空调末端机组优化模块，加装风机变频器；同时更换故障的送风温湿度传感器，供回水温度传感器，采集空气品质参数；
控制策略：以送风焓值、含湿量及室内洁净度是否能够达到其设定的控制目标值作为判断依据，通过比较新风含湿量与设定含湿量的大小关系，以及通过比较新风焓值与设定焓值的大小关系，来划分控制分区，同时协联排风机，自动保持温度、湿度品质和区域压力平衡，减少冷量损失，从而降低风机能耗，改善换气效果。

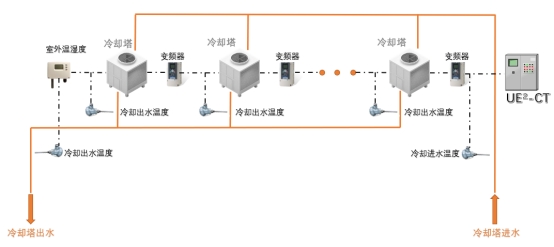

UE²-CT室外换热面优化
安装UE²-CT冷却优化控制器，对冷却塔加装变频器，并加装温湿度传感器；
控制策略：根据室外环境焓值、主机冷却负荷变化及冷塔效率特性，主动调优，实现风机逐时变风量运行。实时识别并充分利用最优冷却塔换热面积在风机低速工况下进行全面换热，提供最优冷却水。

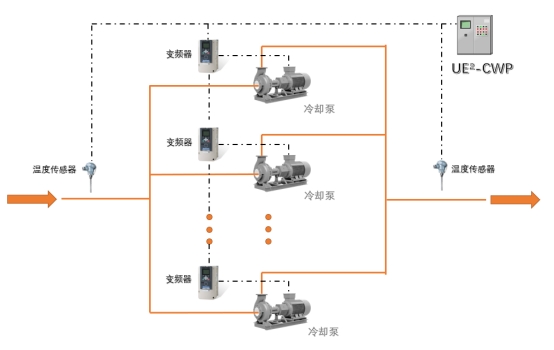

UE²-CWP冷却传输面优化
在UE²中央优化运行平台基础上，安装UE²-CWP水泵控制器，并加装高精度流量和水温传感器。
根据热平衡率和室外温湿度变化及冷媒绝热特性，动态调节水泵流量和台数，同时设定机组运行最小流量保护、流量调节速度保护及加机时机组流量保护、防机组喘振保护等功能。

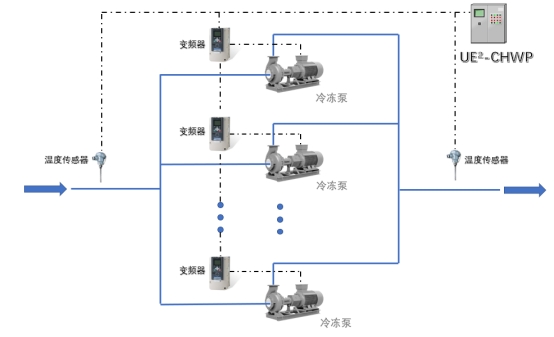

UE²-CHWP冷冻传输面优化
在UE²中央优化运行平台基础上，安装UE²-CHWP冷冻泵控制器，并加装高精度水温传感器、压差传感器、流量传感器（若无）；
根据系统管路阻抗变化，与末端大群组热平衡协联，动态调整压差设定值，并基于水泵实时效率，在保证流量需求前提下，调节水泵运行频率及台数，确保水泵运行最佳工况点。

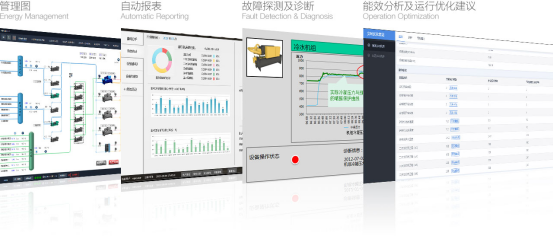

功能
