1、冷热负荷指标参考值

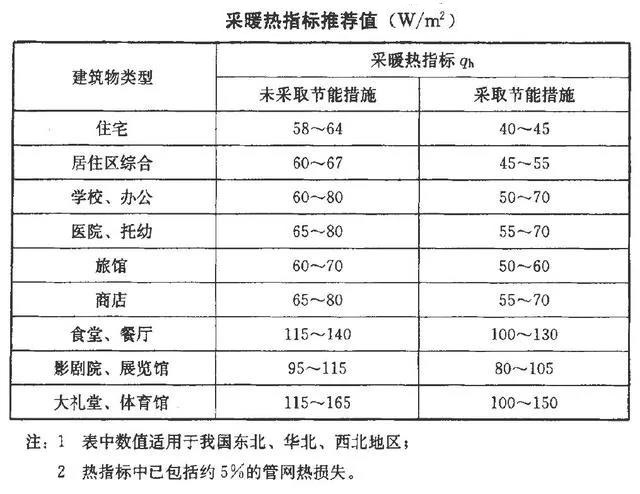

①采暖热指标参考值

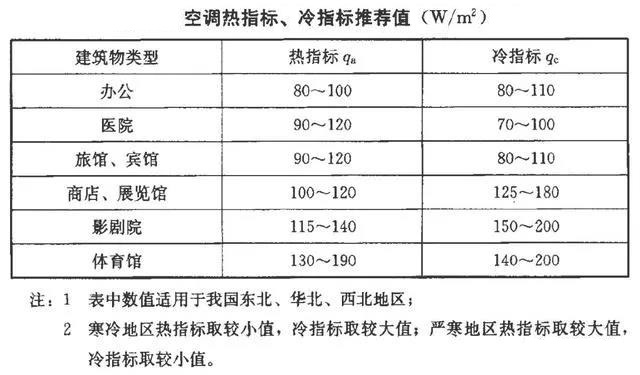

②空调冷热指标参考值

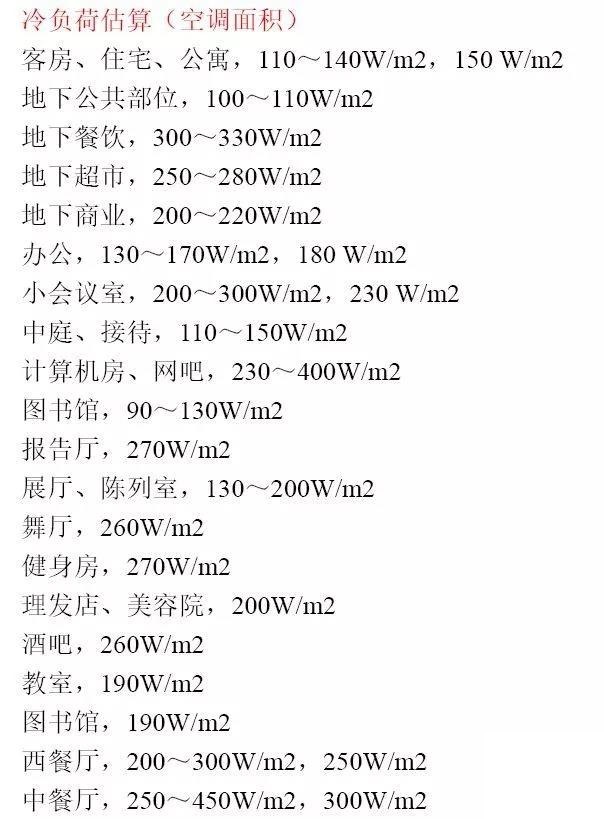

2、冷热负荷估算参考值



3、人均面积参考值

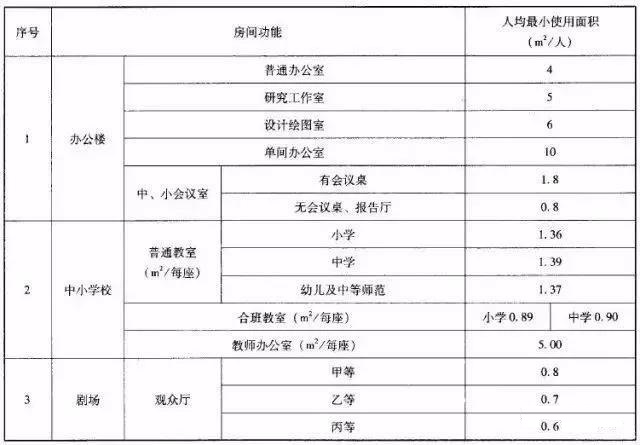

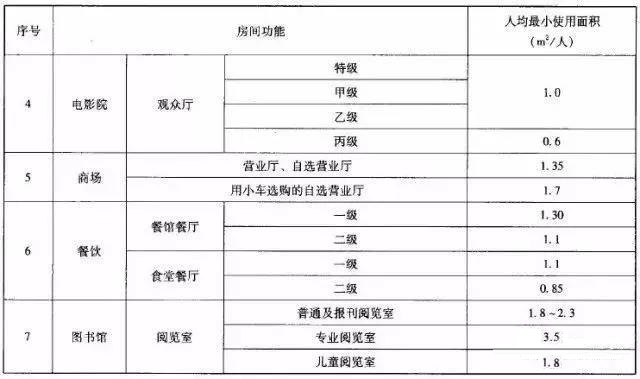

①各类建筑人均面积参考值

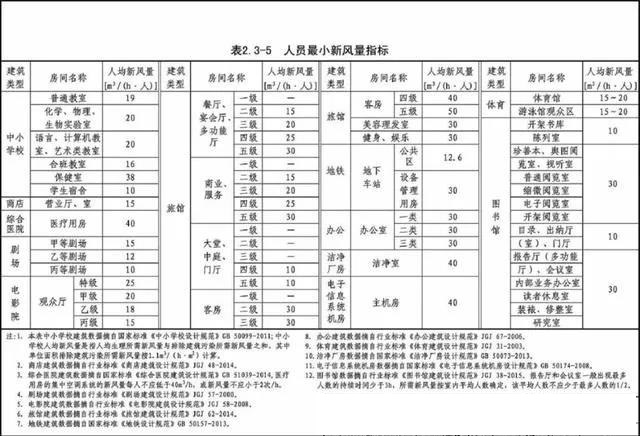

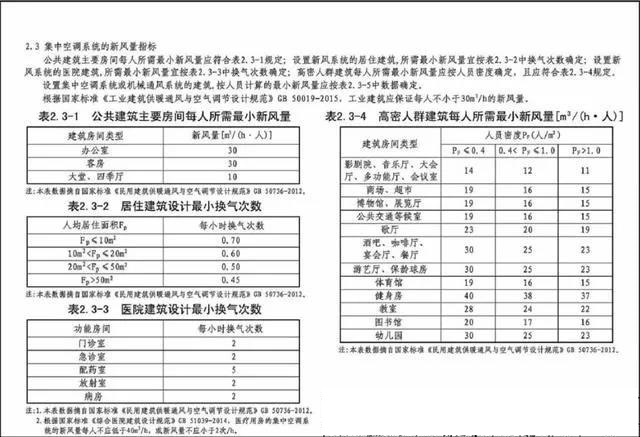

4、人均新风量参考值

5、换气次数参考值

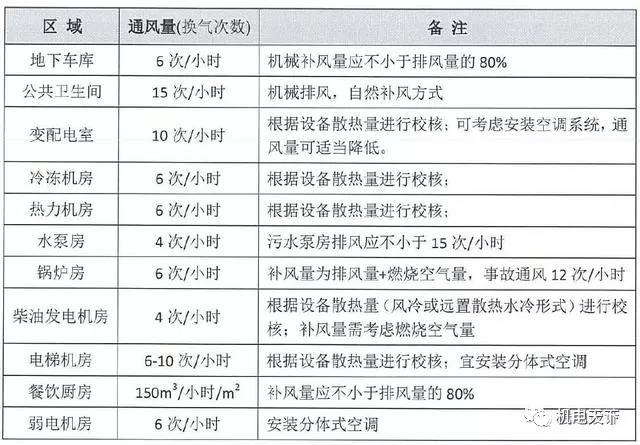

1）设备用房

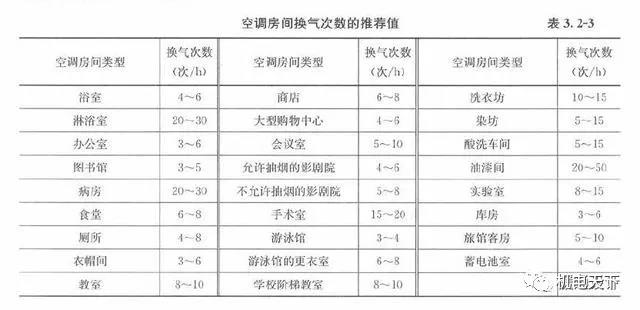

2）空调换气次数

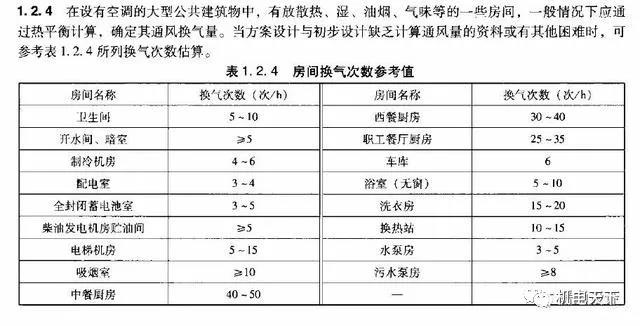

3）各类房间换气次数

4）维持正压换气次数参考值
      对于有外窗，密封较好的房间，维持室内正压值5Pa所需新风换气次数为0.7次/h；维持室内正压值10Pa所需新风换气次数为1.2次/h。

6、风速参考值

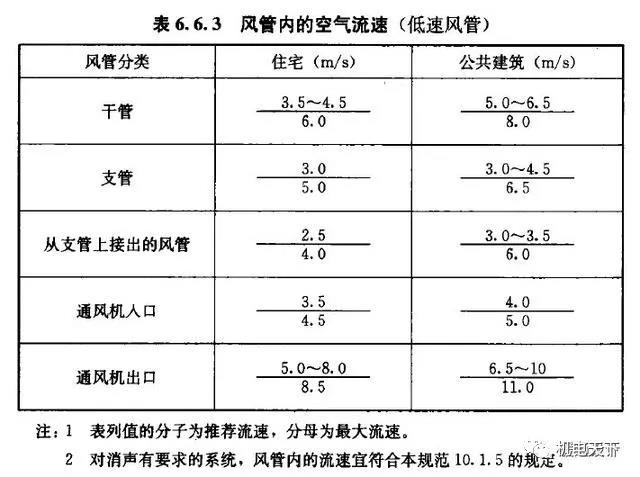

1）风管风速参考值

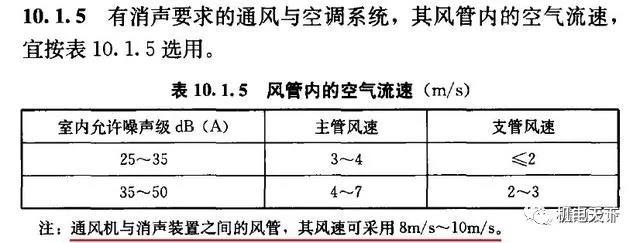

2）风管风速与室内噪声要求

7、流速参考值

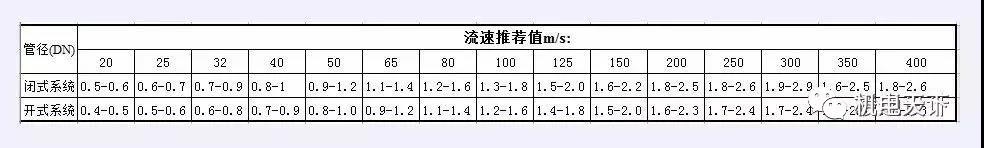

①管径和流速参考值

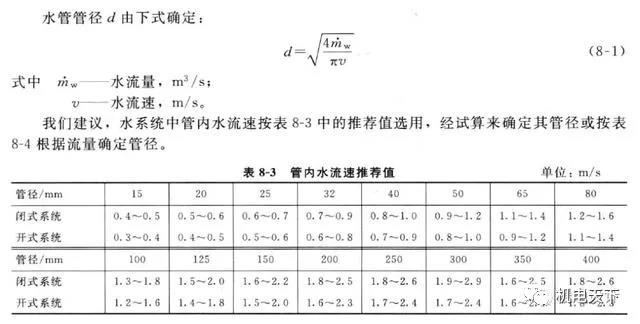

②管径计算及流速参考值

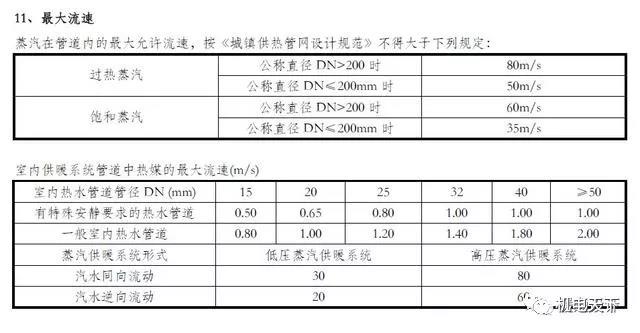

③蒸汽及热水管道最大流速参考值

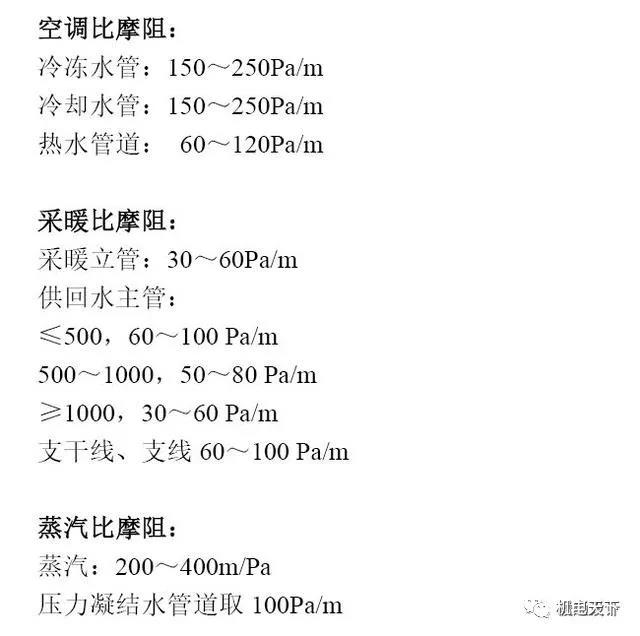

8、比摩阻要求参考值

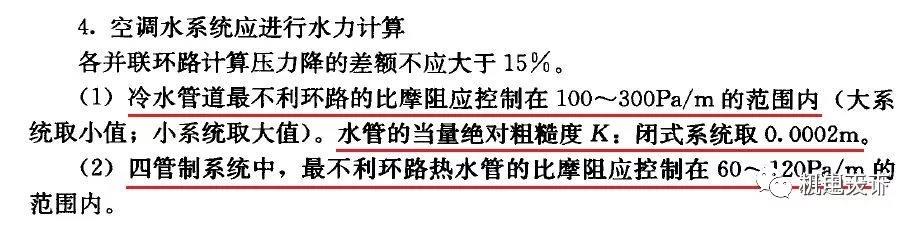

②空调冷热水比摩阻参考值



9、常用荷载参考值

设备荷载：

制冷机房：1500Kg/m2

锅炉房：1500Kg/m2

换热站：1000Kg/m2

冷却塔：1000Kg/m2

空调机房：800Kg/m2

屋顶多联机：300Kg/m2

屋顶空调：300Kg/m2

屋顶风机：300Kg/m2

风冷热泵：500Kg/m2

油烟净化机组：200Kg/m2

地暖：120Kg/m2

建筑荷载：

上人屋面：300Kg/m2

地下双层机械停车位：500Kg/m2

地下单层机械停车位：400Kg/m2

卫生间：250Kg/m2

客房：200Kg/m2

楼梯间：350Kg/m2

洗衣房：1600 Kg/m2

档案馆：不小于1200 Kg/m2

超市装卸货区：2000Kg/m2

超市仓库：1500Kg/m2

超市生鲜区、杂货区、粮油区：1000Kg/m2

超市卖场其它区域：700Kg/m2

超市外租区、办公区：400Kg/m2

百货，健身，数码，电玩，餐厅，商铺：400Kg/m2

厨房：500Kg/m2

书库：500Kg/m2

中庭：考虑3000Kg的集中吊挂荷载

写字楼：不小于350Kg/m2

10、常用基础参考值

屋顶：

风机基础：200mm

多联机：200mm

冷却塔：800mm（基础由专业厂家提供）

冷却塔的管道：200mm

风冷热泵：200mm

屋顶空调：300mm

注：①尺寸均为高出屋顶完成面，结构板上做基础，再做保温和防水措施；②槽钢不可直接设置在屋面上，设备运行时产生振动，容易破坏屋面防水层

机房：

制冷主机：200mm

锅炉：300mm

换热器：300mm

分集水器、分气缸：300mm

定压罐：350mm

水泵：200mm

水处理：200mm

水箱：200mm（基础上做支架）

注：①空调主机的机座统一用10#槽钢制作，不能小于10号槽钢；②基础浇筑前应与设备厂家确认尺寸

11、常用设备阻力参考值

空调：

制冷机房：13m

离心式蒸发器：3～8m

螺杆式蒸发器：3～8m

离心式冷凝器：5～8m

螺杆式冷凝器：5～8m

分集水器：1m

冷却塔：2～8m

锅炉：4～8m

换热器：2～5m

风机盘管：2～4m

空调箱：5m

除污器：1～2m

过滤器：3～5m

三通阀：4m

自动控制阀：4m

采暖：

楼栋入口资用压差：5m

热力入口：0.5～1.5m

立管：0～1m

分户装置：1.5m

地暖环路：1～1.5m

散热器：0～1m

双管散热器：0～1m

单管散热器：0～1.5m

高阻恒温阀：2.5KPa

通风：

方形散流器：10Pa/个

旋流风口：50～80Pa（4～5m/s）

喷口：20～30Pa（4～5m/s）

条形风口：10～20Pa（3～4m/s）

回风口：10Pa/个

弯头：5Pa/个

软接、变径：20Pa/个

PM2.5过滤器：110Pa/个

加湿段：40Pa/个

风阀：30Pa/个

风管：1Pa/米

消声器：40～50Pa

12 面积估算

制冷机房：1%建筑面积

锅炉房：1%建筑面积

公建换热站：0.5%建筑面积

住宅换热站：200m2/5万m2,300m2/10万m2

新风机房：20m2

通风兼排烟机房：20m2

排烟机房：15m2

加压送风机房：15m2

采暖小室：12m2

汽车库排烟：3个车位

汽车库补风：3个车位

排油烟井：3‰商铺面积

排油烟井：3‰商铺面积

13 层高估算

螺杆机：净高4m

离心机：净高5m

锅炉：净高5m

溴化锂：净高5m

换热站：净高4m

汽车库机电：最大800mm，最小600，一般700

14 电量估算

空调：70W/m2建筑面积

1HP：0.82Kw

冷却塔：冷却水量*3%

水泵：流量*扬程*5‰

中央空调：末端，10W/m2建筑面积

中央空调：机房，30W/m2建筑面积

中央空调：总电量，40W/m2建筑面积

换热站耗电：每10000m2耗电量约7Kw

蒸汽估算

溴化锂：制冷量1000Kw～1t/h0.6/0.8MPa，制冷量1000Kw～1.1t/h0.4MPa

采暖：3.6*热负荷/2000

燃气估算

餐饮商铺：每平米面积需要0.1Nm3/h燃气

天燃气耗量：每10Kw供热量约需1Nm3天然气

管径估算

制冷量＜100Kw，DN32，制冷量＞100Kw，DN40

选型估算

冷却塔流量≈主机的冷吨数

空调：冷量/风量=4.16～5.83

新风：冷量/风量=8.3～11.7

价格估算

多联机：350元/m2建筑面积

多联机：500元/m2空调面积

风冷热泵：300元/m2建筑面积

中央空调：300元/m2建筑面积

水环热泵：开式冷却塔，350元/m2建筑面积

水环热泵：闭式冷却塔，400元/m2建筑面积

地源热泵：1000元/m2建筑面积

变风量：700元/m2建筑面积

泳池估算

每平米池水面积的除湿量约为0.25Kg/h

地暖：100W/m2

水系统膨胀水量

冷水约0.1L/Kw

热水0.3L/Kw

分体空调

办公：1HP～15m2

会议室：1HP～12m2

餐饮：1HP～12m2

侧出风最大12HP

单相电源最大6HP

三相电源最小4HP

一般入户功率12Kw以上采用三相电源，大约150m2以上房型

3HP，管长50m，高差30m

5HP，管长75m，高差30m
